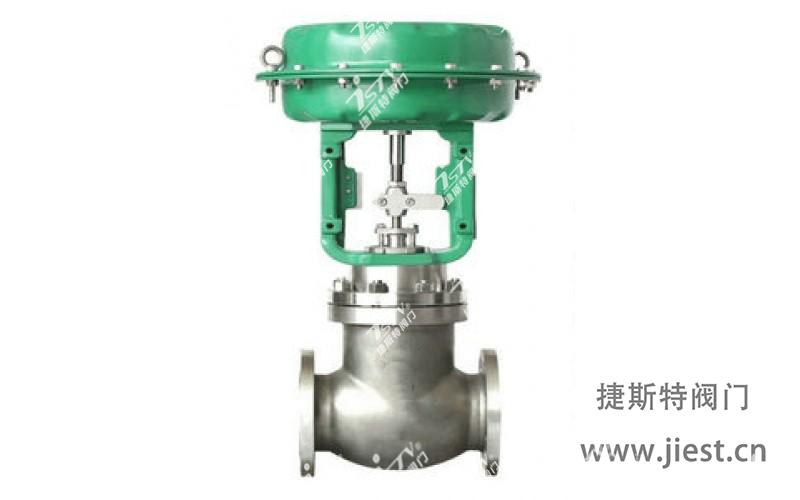

氣動薄膜切斷調節閥具有快速切斷的功能，由多彈簧氣動薄膜執行機構與控制閥門組成，閥體結構有單座、套筒和三通三種形式，通過接收控制系統或調節儀表來的信號，達到對工藝管道內流體的切斷、接通或切換，具有反應靈敏、動作可靠、快速開閉等特點。氣動切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。
氣動薄膜切斷調節閥概述：
氣動薄膜切斷調節閥具有快速切斷的功能，由多彈簧氣動薄膜執行機構與控制閥門組成，閥體結構有單座、套筒和三通三種形式，通過接收控制系統或調節儀表來的信號，達到對工藝管道內流體的切斷、接通或切換，具有反應靈敏、動作可靠、快速開閉等特點。氣動切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。
氣動薄膜切斷調節閥特點：
氣動快速切斷調節閥動作速度快、推力大、閥體流路通暢、流量系數大，是一種快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。根據允許壓差情況、介質特點以及工藝管道要求，可選用單座、套筒、三通切斷閥。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
氣動薄膜切斷調節閥參數：
| 閥體 | |
| 形 式 | 直通鑄造球型閥、三通鑄造球型閥 |
| 公稱通徑 | 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
| 公稱壓力 | PN16、40、64bar |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材 料 | 鑄鋼( ZG230-450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |
| 工作溫度 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥內組件 | |
| 閥芯型式 | 單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥蕊（三通） |
| 流量特性 | 快開 |
| 材 料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。 |
氣動薄膜切斷調節閥執行器：
| 執行機構 | |
| 型 式 | ZHA/B多彈簧薄膜執行機構 |
| 膜片材料 | 乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布 |
| 彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 |
| 供氣壓力 | 140-400KPa |
| 氣源接口 | RCl/4" |
| 環境溫度 | -30-70℃ |
| 閥作用形式 |
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
| 附件 |
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
