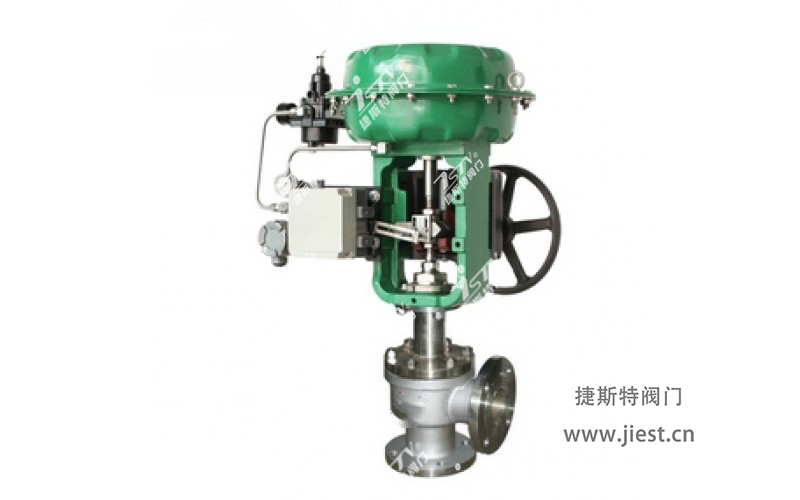

氣動角式調節閥概述：

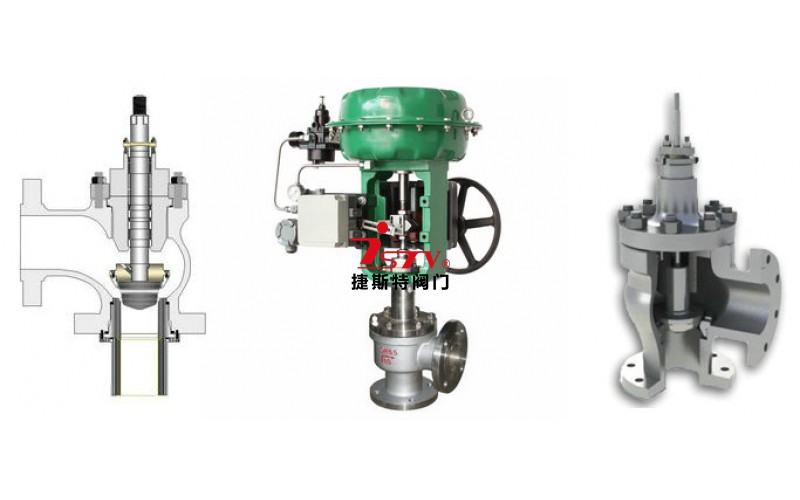

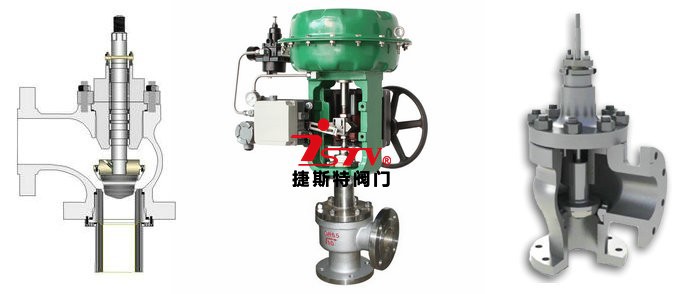

氣動角式調節閥適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的場合，主要由氣動薄膜多彈簧執行機構和角形閥組成，閥芯采用頂導向結構，具有體積小、重量輕、流路簡單、阻力小、易于沖洗的特點。氣動薄膜角式調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
氣動角式調節閥特點：
氣動角式調節閥特別適用于允許泄露量小，閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的調節，可避免結焦、堵塞，便于自凈與清洗，本產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列，適用流體溫度可在-196℃-+450℃范圍之間，流量特性為線形或等百分比，多種規格可供選擇。
氣動角式調節閥參數：
| 閥體 |
| 形 式 | 角形單座鑄造球型閥 |
| 公稱通徑 | 20、32、40、50、65、80、100、1 25、150、200mm |
| 公稱壓力 | PN16、40、64bar |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 結構形式 | 角型鑄造閥 |
| 閥內組件 |
| 閥芯型式 | 單座柱塞型閥芯 |
| 流量特性 | 等百分比特性和線性特性 |
| 材 料 | 不銹鋼（304、316、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
氣動薄膜角式調節閥執行器：
| 執行機構 |
| 型 式 | ZHA/B多彈簧薄膜執行機構 |
| 型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 | 140-400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30-70℃ |
| 閥作用形式 |
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
| 附件 |
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
