定值器減壓閥工作原理
定值器減壓閥工作原理

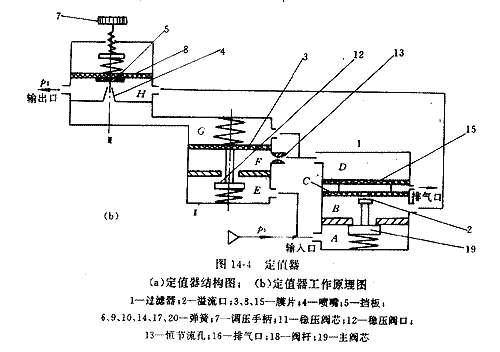

圖14—4所示為定值器的工作原理圖。它由三部分組成:1是直動式的主閉部分;2是恒壓降裝置,相當于一定差減壓閥。定值器減壓閥工作原理主要作用是使噴嘴得到穩定氣源流量;3是噴嘴擋板裝置和調壓部分,起調壓和壓力放大作用,利用被它放大了的氣壓去控制主閥部分。由于定值器具有調定、比較和放大的功能,因而穩壓精度高。定值器處于非工作狀態時,由氣源輸入的壓縮空氣經過濾器1過濾后進入A室和正室。主閥芯19在彈簧20和氣源壓力作用下壓在閥座上,使A室與B室斷開。進入A室的氣流經由閥口(又稱為活門)12至F室,再通過恒節流孔13降壓后,分別進入G室和D室。由于這時尚未對膜片8加力,擋板5與噴嘴4之間的間距較大,氣體從噴嘴4流出時的氣流阻力較小,G室及D室的氣壓較低,膜片3及15保持原始位置。進入只室的微量氣體主要經B室通過閥口2從排氣口排出;另有一部分從輸出口排空。此時輸出口無氣流輸出,由噴嘴流出而排空微量氣體是維持噴嘴擋板裝置工作所必須的,因其為無功耗氣量,所以希望其耗量越小越好。定值器處于工作狀態時,轉動手柄7,壓下彈簧6并推動膜片8連同擋板5一同下移、擋板5與噴嘴4的間距縮小,氣流阻力增加,使G室和D室的氣壓升高。膜片16在D室氣壓的作用下下移,將閥口2關閉,并向下推動主閥芯19,打開閥口,壓縮空氣經B室和H室由輸出口輸出。與此同時,H室壓力上升并反饋到膜片8上,當膜片8所受反饋?zhàn)饔昧εc彈簧力平衡時,定值器便輸出一定壓力的氣體。當輸入壓力波動時,如壓力上升,B室和H室氣壓瞬時增高、使膜片8上移,導致?lián)醢?與噴嘴4之間的間距加大,G室和D室的氣壓下降。由于B室壓力增高,D室壓力下降,膜片15在壓差的作用下向上移動,使主閥口減小,輸出壓力下降,直到穩定到調定壓力上。此外,在輸入壓力上升時,E室壓力和F室瞬時壓力也上升,膜片3在上下差壓的作用下上移,關小穩壓閥口12。由于節流作用加強,F(xiàn)室氣壓下降,始終保持節流孔13的前后壓差恒定,故通過節流孔13的氣體流量不變,使噴嘴擋板的靈敏度得到提高。當輸入壓力降低時,B室和H室的壓力瞬時下降,膜片8連同擋板5由于受力平衡破壞而下移,噴嘴4與擋板5間間距減小,G室和D室壓力上升,膜片3和15下移。膜片15下移使主閥口開度加大,使B室及H室氣壓回升,直到與調定壓力平衡為止。而膜片3下移,使穩壓口12開大,F(xiàn)室氣壓上升,始終保持恒節流孔13前后壓差恒定。同理,當輸出壓力波動時,將與輸入壓力波動時得到同樣的調節。由于定值器利用輸出壓力的反饋?zhàn)饔煤蛧娮鞊醢宓姆糯笞饔每刂浦鏖y,使其能對較小的壓力變化作出反應,從而使輸出壓力得到及時調節,保持出口壓力基本穩定,即定值穩壓精度較高。
