消防專用蝶閥如何正確使用?

    消防蝶閥是專門消防系統中使用的，一般涂裝成紅色油漆，以區別與普通的蝶閥。常用的三種消防蝶閥有溝槽式連接，對夾式消防蝶閥和消防專用信號蝶閥

    消防專用蝶閥如何正確使用?對于溝槽式連接，對夾式消防蝶閥來說，與用于市政、水系統的蝶閥并無明顯的差別。但是須注意信號蝶閥的安裝，信號蝶閥安裝時候，接線口向下，以防遇水導致短路，三股線路接地和報警線用來保護漏電和監控閥門開啟或者關閉狀態的，一般都是配合報警閥或者水流指示器配套使用的，與水流指示其間距不小于300mm。

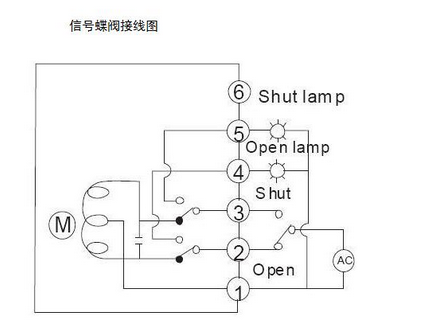

    消防信號蝶閥的蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號?？烧{(diào)整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。信號蝶閥接線比較復雜，正確的接線方法請參考下圖

?

    因?yàn)橄拦芫W(wǎng)的水必須保持暢通，這樣才能保證滅火的及時性，所以信號蝶閥一旦關閉，信號模塊就會報火警告訴主機，通知監控中心消防管網處于關閉狀態。
