上裝式球閥整體斜面產品結構的四大特點

    在工程中通常使用的球閥，大多采用側裝式，此種結構普遍存在著啟閉力矩大，并且因溫差及管道安裝應力的影響而增加了啟閉力矩或者造成泄漏，大大減少了閥門的使用壽命，無法適應行業的需要。整體斜面球閥應用高新技術，采用新結構、新工藝和新標準，利用功能最為強大的三維設計軟件Pro/Engineer 進行精心研發，運用套在閥桿上與閥蓋之間的高性能壓縮彈簧的彈簧力，當密封副磨損時，彈簧力能自動補償?shù)脑?，完美的技術，大大提升了閥門在管道中的致密性。獨特的頂裝式整體結構，外型新穎，性能優異，達到國內外先進水平，已經廣泛的各行業應用。

    雖然在各行業已經有廣泛的應用，但是遠不如側裝式球閥應用普遍，很多閥門 工作者可能對其結構沒有充分的了解，下面我們就上裝式球閥的整體斜面機構進行分析：

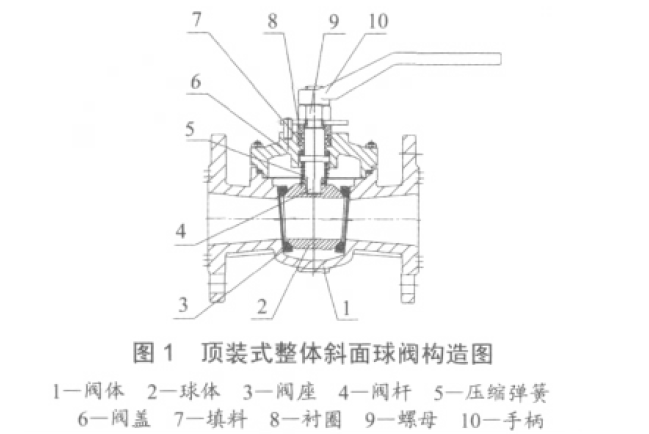

（1）整體斜面球閥的主要構件（圖1）：上裝式球閥整體斜面產品結構的四大特點整體雙斜面式閥體、球體、閥座、閥桿和壓縮彈簧、閥蓋、填料、襯圈、壓緊螺母及手柄等。

?

（2）球閥在使用過程中做開啟、關閉動作時，由于受介質的沖刷、腐蝕和積聚，造成密封面不同程度的磨損，導致閥門泄漏嚴重，這時采用圖1 形式，在壓縮彈簧的彈簧力的作用下，雙斜面密封面達到自動補償，填補了閥座密封性破壞的缺陷，保證了良好的密封性能，維持了系統的正常運行。

（3）整體楔式上裝型結構，無需將閥門從管道上拆下，只要卸下閥蓋即可進行維修或更換零件，提高了工作效率，改善了閥門管道的使用工況。

（4）閥蓋內裝有優質V 型填料起密封減磨效應，該填料具有良好的自密封性能，密封可靠。

    上裝式整體斜面球閥是一種新型的整體法蘭球閥，其結構緊湊，構造美觀。球閥的設計制造、結構長度和法蘭連接尺寸標準以及材料的化學元素和力學性能均按GB 的規定要求。該閥現已廣泛應用于石油、化工、輕工、建筑、冶金油品、水、腐蝕性流體工程及鋁業氧化鋁粉輸送工程，球閥的使用壽命比普通球閥長1～2倍，具有優越的使用性能。
