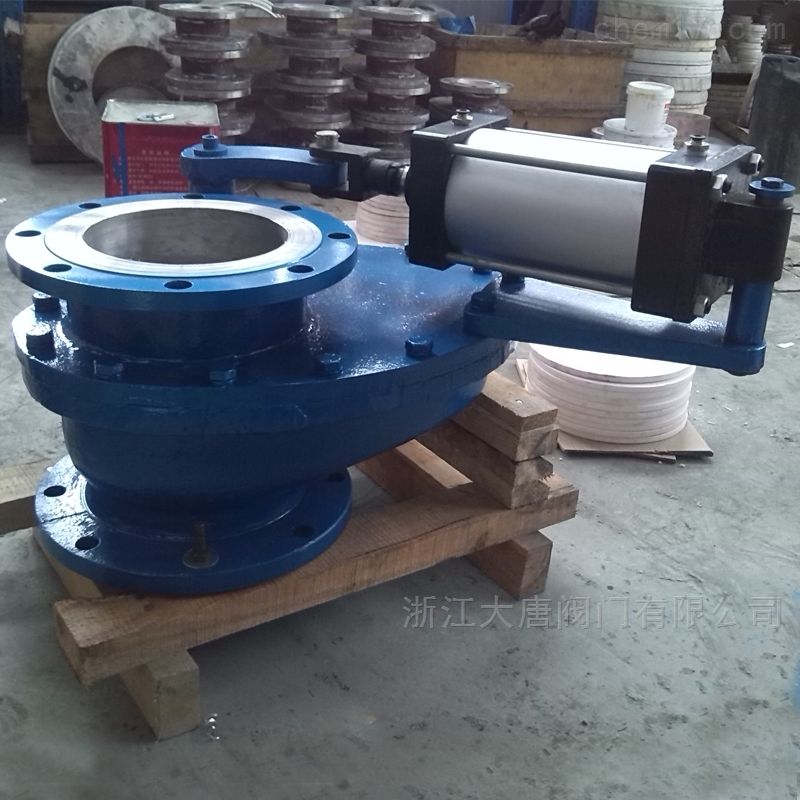

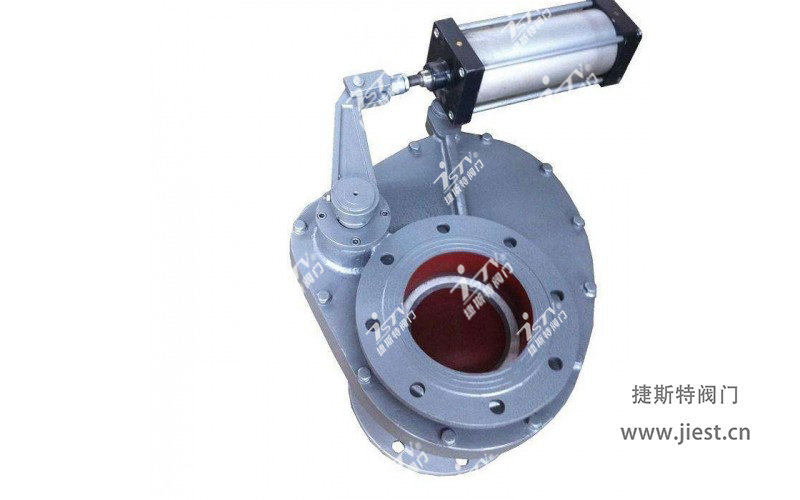

特點說明：該系列閥門替代圓頂閥、翻轉閥、吊中閥、雙閘板閥門用作倉泵的進料門．也可用于礦山、化工等各類有磨損的干灰．水渣等介質的管道上作啟閉之用。使用公稱壓力1.0MPa. 適應溫度≤200。C。氣源壓力0.6-0.8MPa。本閥門關閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件或不銹鋼鑄件。密封面采用硬密封件。本閥料口全流通無阻擋物有吹堵裝置．耐磨性能強，密封性能好．啟動負荷小卡灰及結灰現象少。本
特點說明：
該系列閥門替代圓頂閥、翻轉閥、吊中閥、雙閘板閥門用作倉泵的進料門．也可用于礦山、化工等各類有磨損的干灰．水渣等介質的管道上作啟閉之用。使用公稱壓力1.0MPa. 適應溫度≤200。C。氣源壓力0.6-0.8MPa。
本閥門關閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件或不銹鋼鑄件。密封面采用硬密封件。
本閥料口全流通無阻擋物有吹堵裝置．耐磨性能強，密封性能好．啟動負荷小卡灰及結灰現象少。

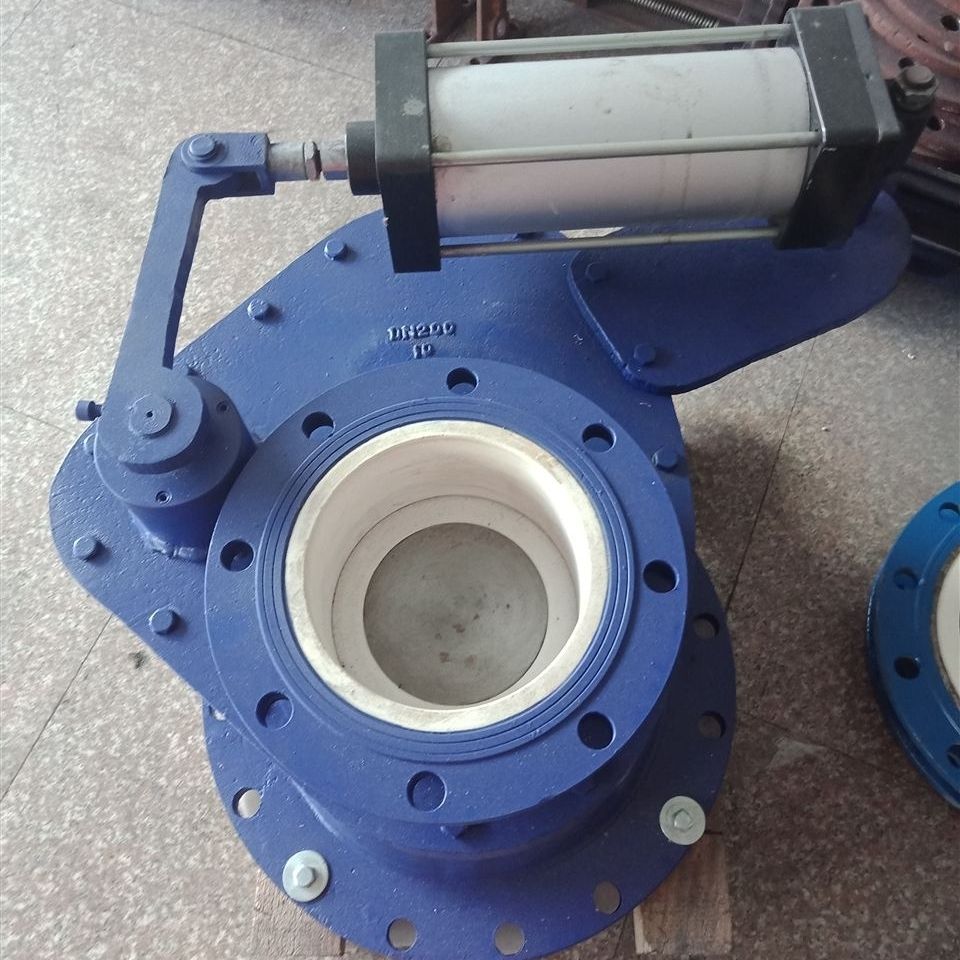

本閥采用高檔曾韌結構陶瓷密封．機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。

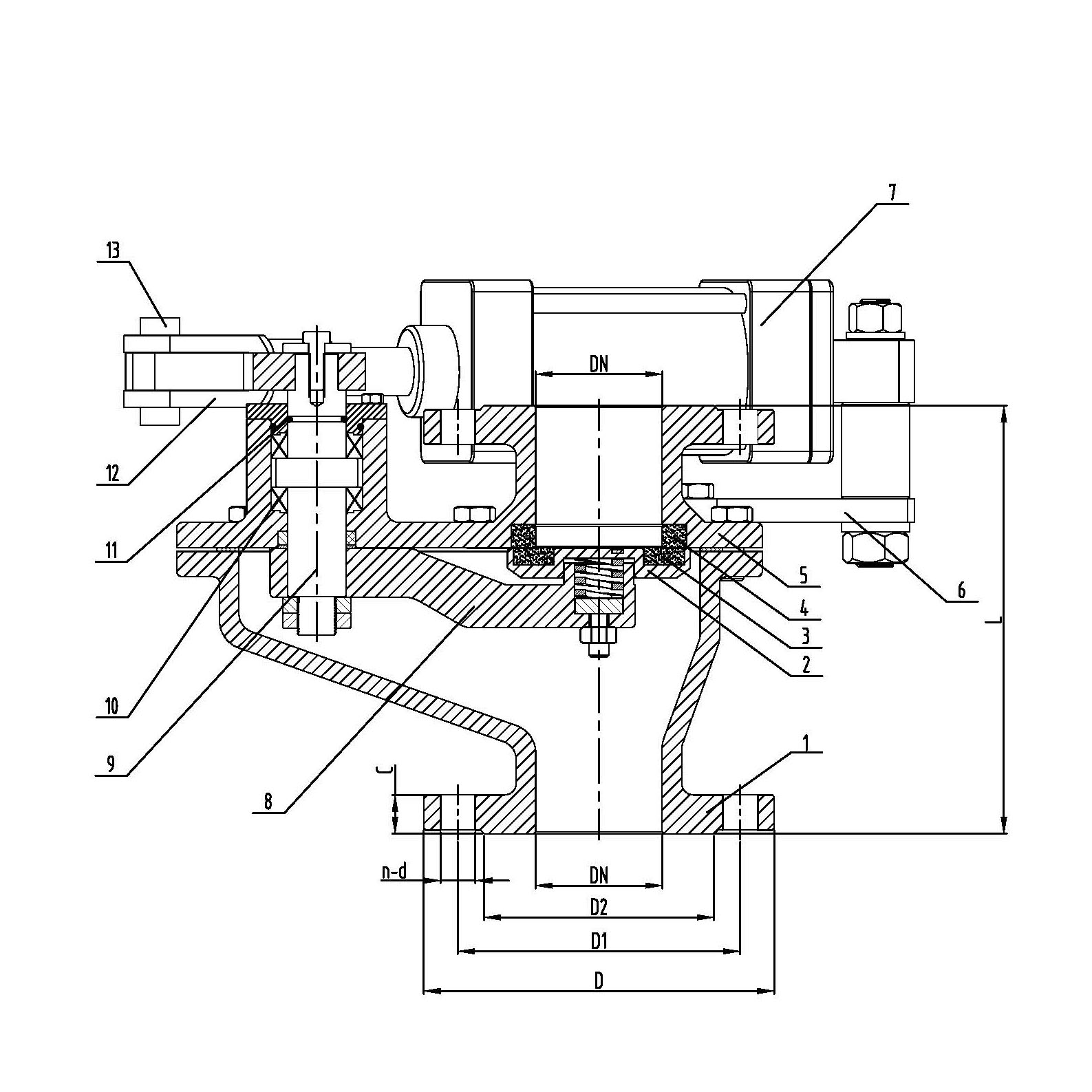

| 主要外形和連接尺寸 | |||||||
| DN | PK（kg) | L | D | D1 | D2 | C | n-d |
| 80 | 10 | 230 | 200 | 160 | 132 | 20 | 8-18 |
| 100 | 250 | 220 | 180 | 156 | 20 | 8-18 | |
| 125 | 265 | 250 | 210 | 184 | 22 | 8-22 | |
| 150 | 265 | 285 | 240 | 211 | 24 | 8-22 | |
| 200 | 310 | 340 | 295 | 266 | 24 | 8-22 | |
| 250 | 395 | 405 | 350 | 319 | 26 | 12-26 | |
| 300 | 450 | 460 | 400 | 370 | 28 | 12-26 | |
| 350 | 500 | 520 | 460 | 429 | 30 | 16-26 | |
| 應用規范 | ||
| 設計與制造 | GB/T 12224 | |
| 連接端尺寸 | 結構長度 | 廠商標準 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | GB/T 9092 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | GB/T 12230 | |
| 標志 | GB/T 12220 | |
| 供貨 | GB/T 12252 | |
