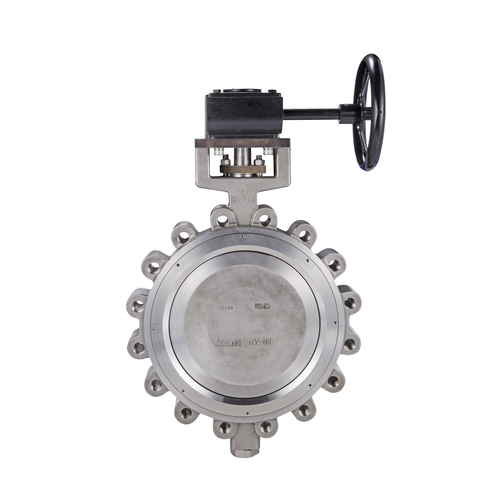

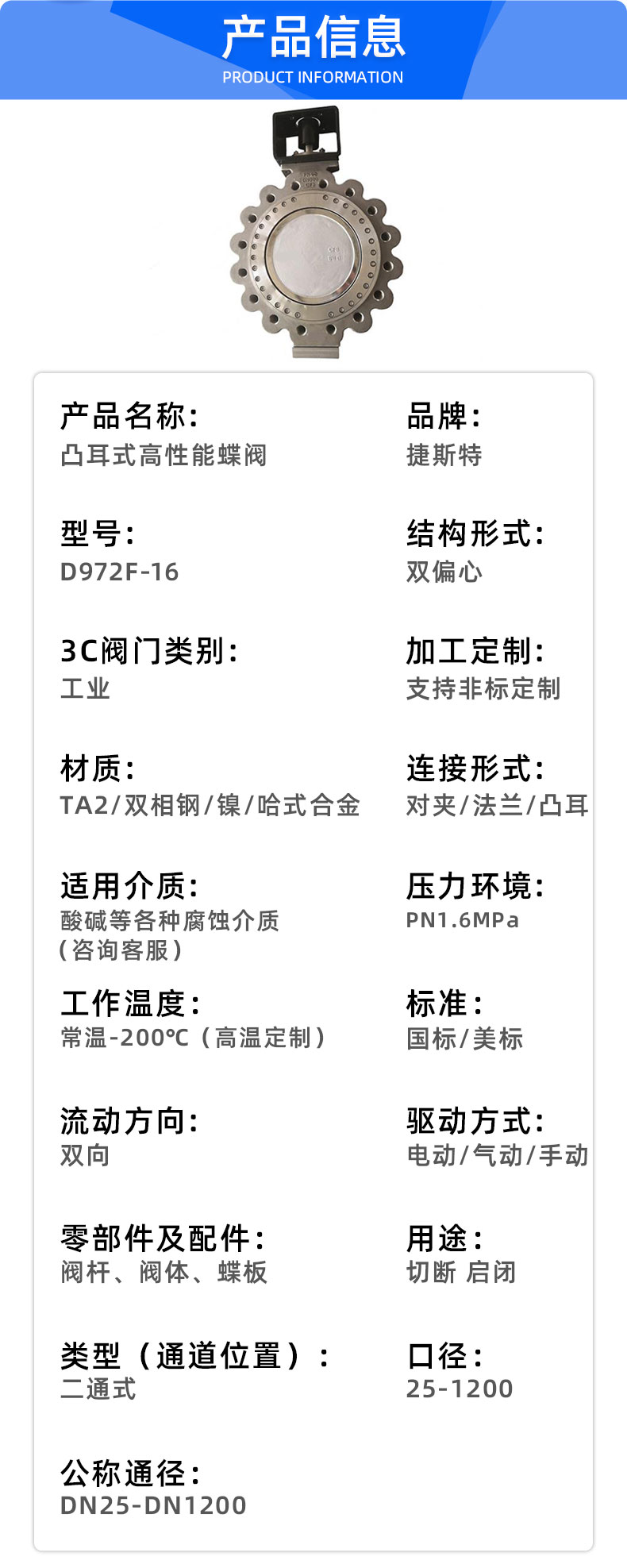

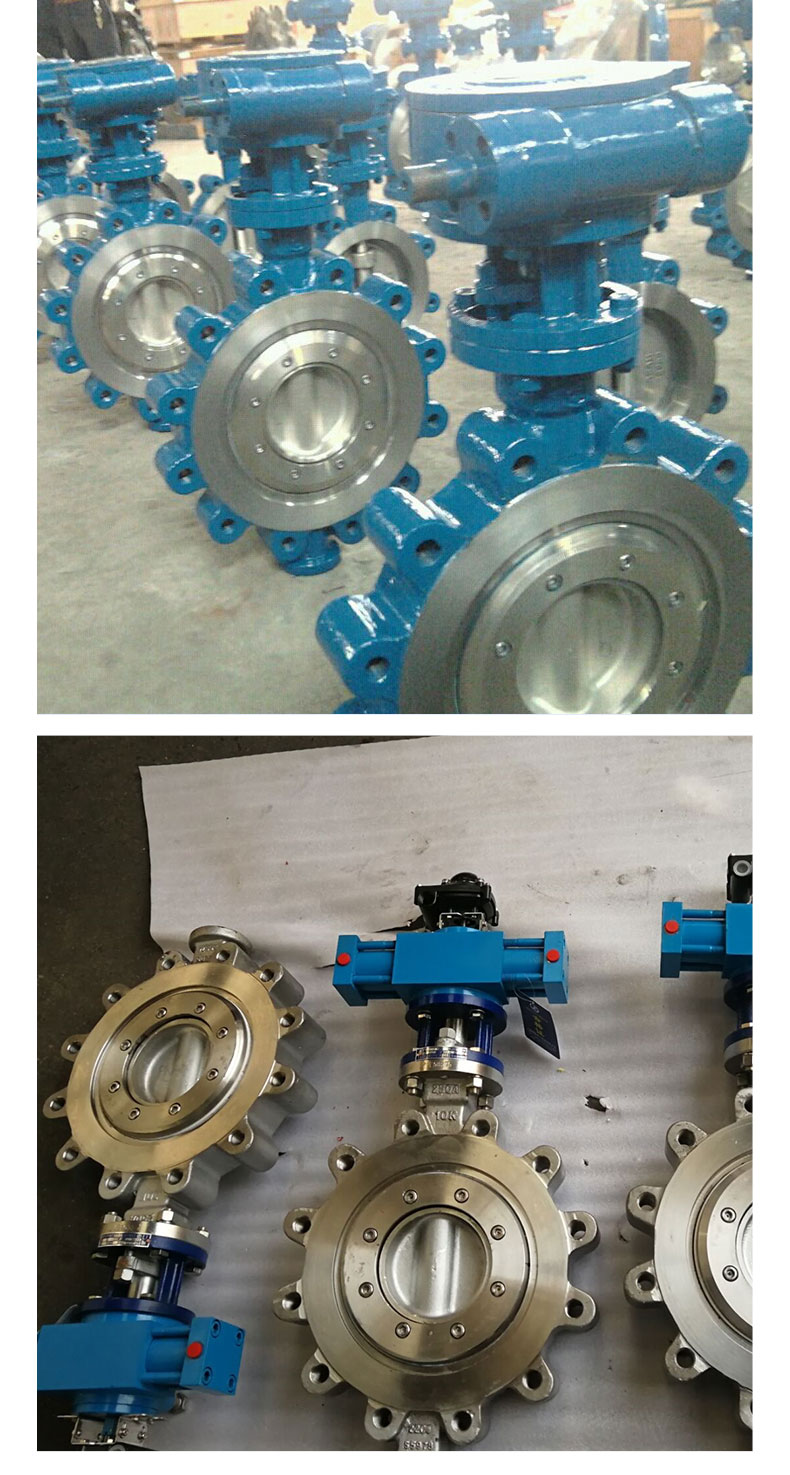

閥門概述

電動凸耳式高性能蝶閥廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截斷或調節介質流量用。該閥門采用二維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高溫下能正常使用，區別其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥根據使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

結構特點

1、雙偏心結構，閥桿、蝶板的兩個偏心，實現閥門打開瞬間密封即脫離，減少摩擦損失，提高使用壽命。雙偏心蝶板配合圓弧面閥座，密封面的機械摩擦系數僅為0.07，磨損小，啟閉輕松自如，有效延長使用壽命，達到20萬次啟閉無故障，200萬次無金屬損傷。
2、“溝槽”形圓弧面密封圈：
a：密封圈材料：可依照介質溫度和壓力，選加玻璃纖維或碳纖維（PTFE、RTFE、FPT）等，取得更高的工作性能。
b：有效利用“溝槽”形圓弧面密封圈形體變形，閥板在關閉時，閥座受擠壓發生微量形變，實現彈性密封，比壓均勻無泄漏。
c：在閥板關閉的時候，“C”形的結構形體變形，可以有效利用正向和反向介質自身的壓力，實現雙向無差別密封。
3、V型接疊設計的軸向填料，受填料壓蓋沿軸向壓力作用，實現自激密封，有效防止外漏。適合高頻率開、閉動作的工況。
4、閥軸采用側銷與閥板連接，有效提高了閥軸的強度（閥桿的抗剪切能力）。
5、閥軸兩端均有特設的車輪轂式的開口定位環，有效的防止了閥板開啟或關閉時造成的閥軸上下動作，從而直接造成頂撞執行器使之發生漏氣現象。
6、蝶板四周邊緣經鍍鉻處理之后，又經數控機床加工并打磨電拋光等多道加工工序，密封面光潔度達到11級（鏡面級）。
7、閥腔內帶過力矩限位設置，防止執行器力矩過大或其他突發情況，導致閥板關過,造成密封圈的損壞而出現內漏現象。

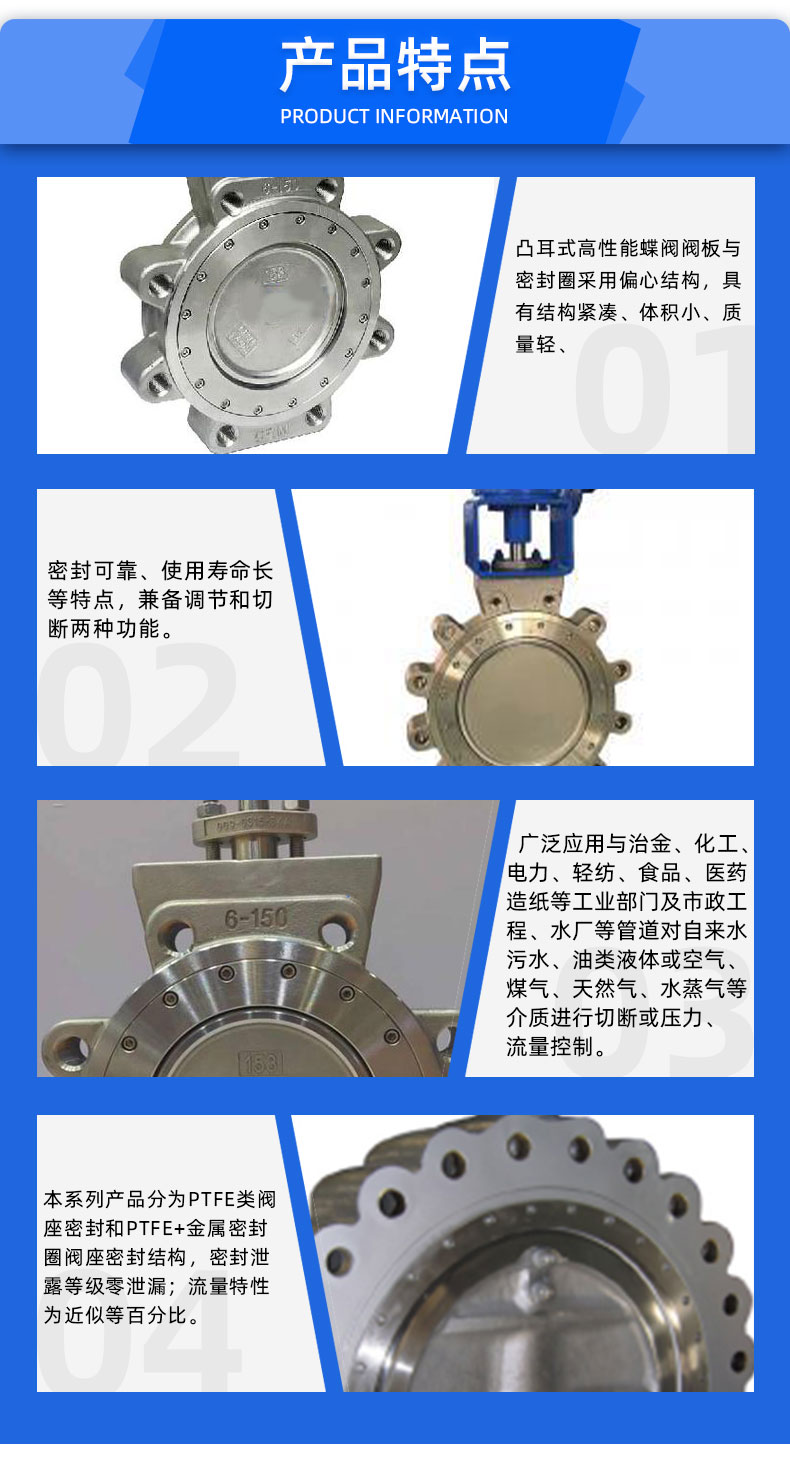

結語

電動凸耳式高性能蝶閥閥板與密封圈采用偏心結構，具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構，密封泄露等級零泄漏；流量特性為近似等百分比。
