耐化工腐蝕襯四氟蝶閥安裝維護
2022-02-21 09:44:06
203

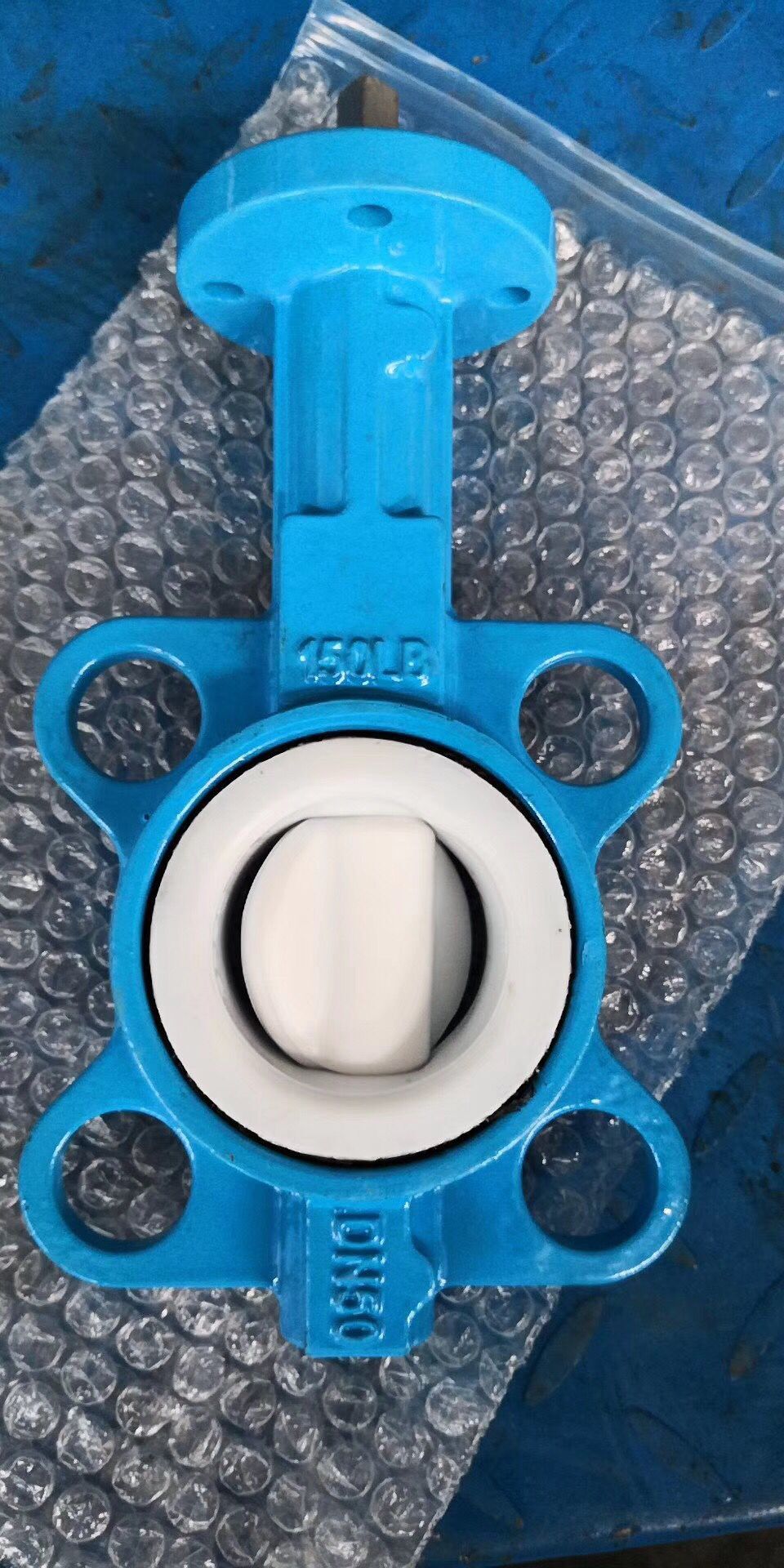

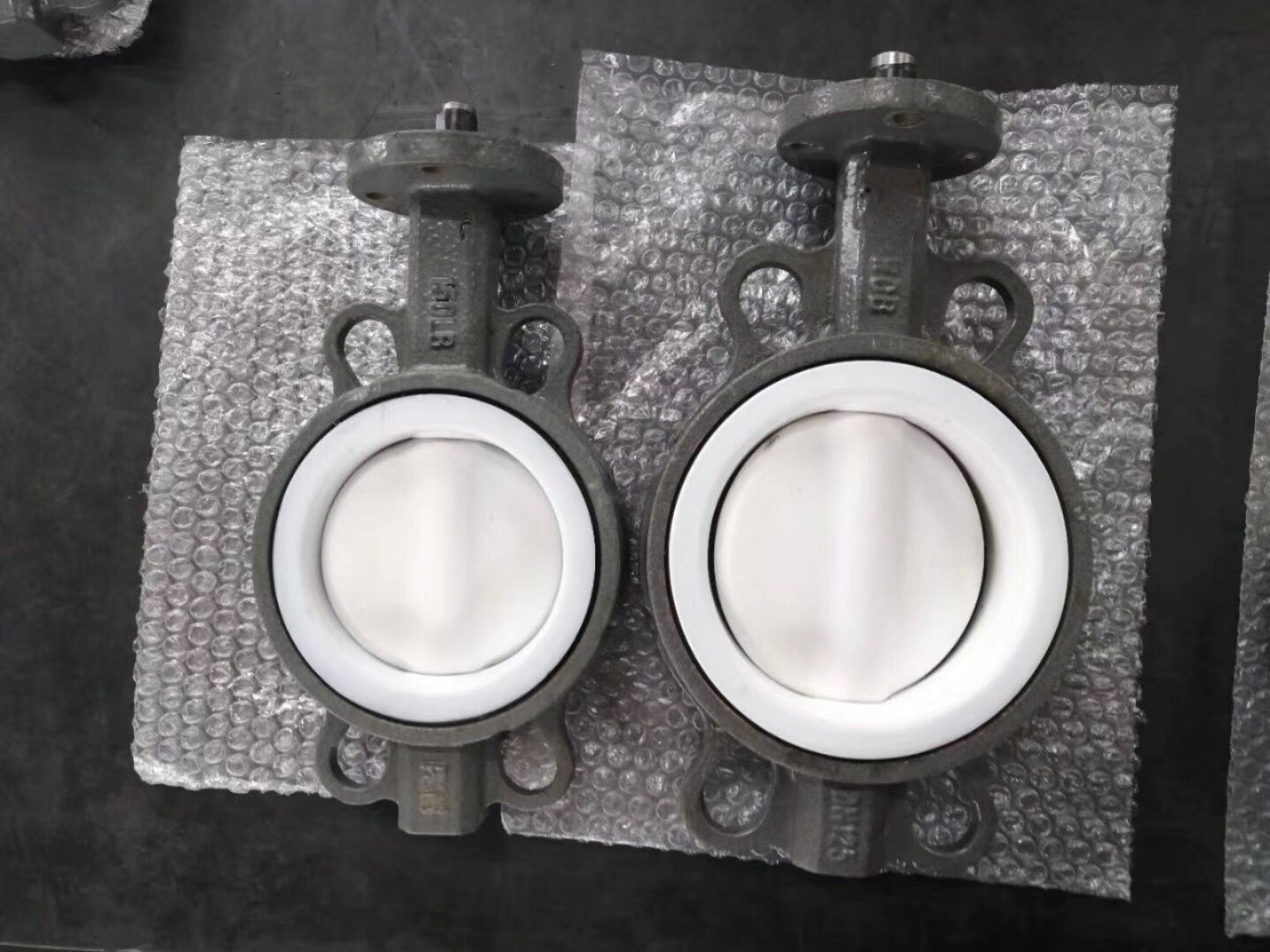

襯里材料：PTFEFEPPFAGXPO等。全襯里蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
連接形式：對夾式法蘭式凸耳式連接。

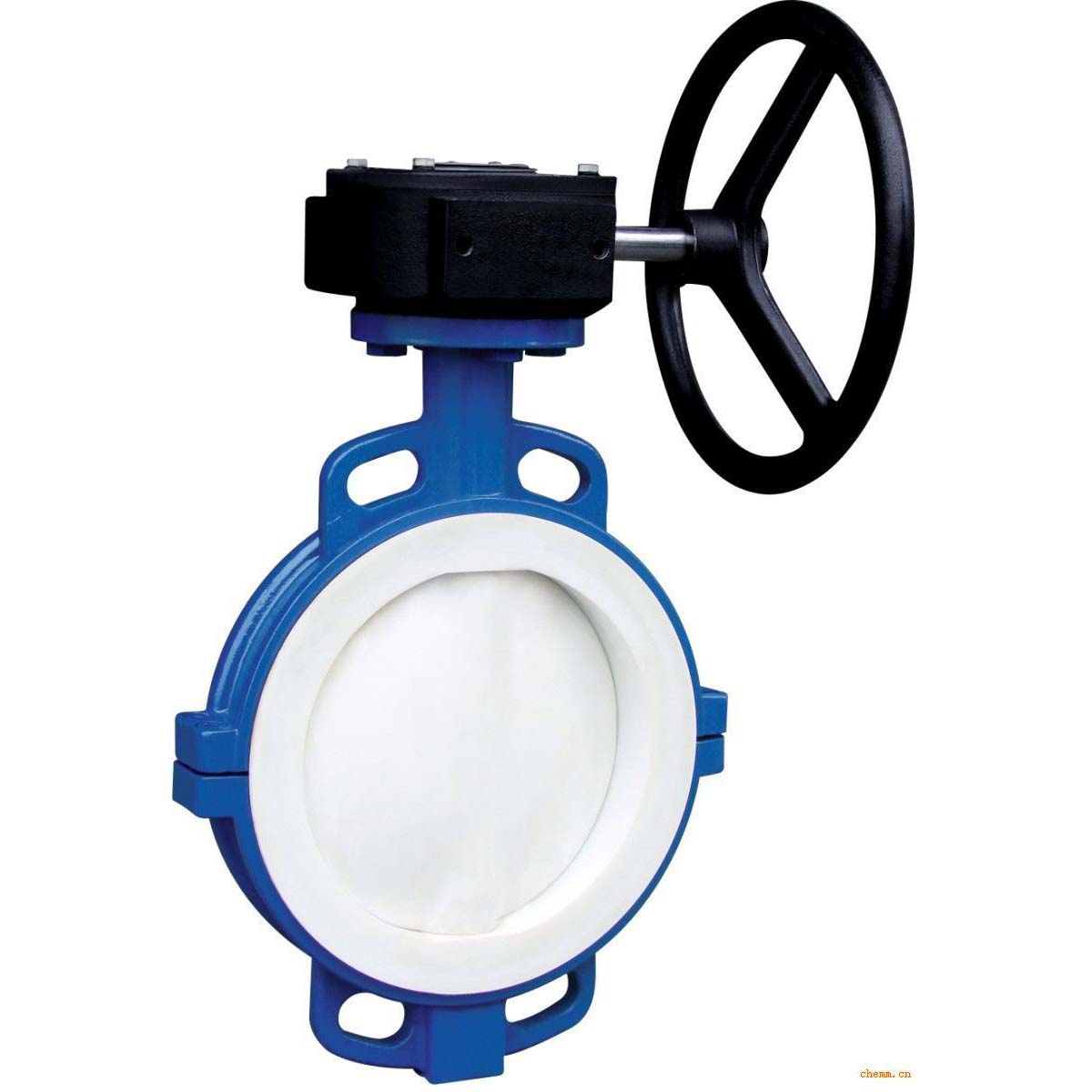

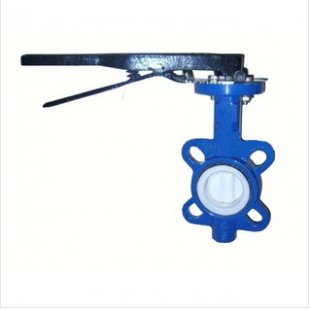

驅動方式：手動蝸輪電動氣動液動。
公稱通徑：DN40-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃
適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼等
連接方式：法蘭連接
設計制造：GB12238-89
結構長度：GB12221-89
法蘭標準：JB/T79
檢查試驗：GB/T13927-92,
耐化工腐蝕襯四氟蝶閥安裝維護襯氟蝶閥特性：
①設計新穎、合理、結構獨特，重量輕，啟閉迅速；
②操力矩小，操作方便，省力靈巧；
③可以任何位置安裝，維修方便；
④密封件可以更換，密封性能可靠達到雙向密封零泄漏；
⑤密封材料耐老化、耐腐蝕，使用壽命長等特點。 ,
,耐化工腐蝕襯四氟蝶閥安裝維護1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。
2、蝶閥可安裝在設備管道上的任意位置，但有傳動裝置的，應直立安裝，即傳動裝置必須垂直水平管路的位置。安裝位置有利于操作和檢查，閥門開閉有指未盤。
3、蝶閥與管路的連接螺栓，安裝時應按對角線方向多次擰緊，連接螺栓不得單件一次擰緊，以防受力不勻而造成法蘭連接處泄漏。
4、開啟閥門時要逆時針轉動手輪，關閉時要順時針轉動手輪，要按開啟、關閉指示標記旋轉到位。
5、電動蝶閥出廠時，已將控制機械的啟行程調好，為防止電源接通方向搞錯，用戶在次接通電源前要先手動開至半開位置，檢查指示盤方向與閥門開啟方向是否一致。
6、閥門在使用時，如發現故障，應立即停止使用，查明原因及清除故障。
7、閥門的保管；未安裝使用的閥門應存放在干燥的室內，堆放整齊，不允許露天存放，防止損壞和銹蝕。
保管時間較長的閥門，要定期清洗、吹干、涂防銹油。。
閥門兩端應用盲板保護法蘭密封面，防止雜質進入內腔。
8、閥門的運輸：閥門發運時已包裝好，應按合同規定進行包裝，包裝符合JB2759-80（機電產品包裝通用技術條件》的有關規定。保證在運輸過程中不損壞和丟失零件。
9、閥門的保修：閥門的投入使用一年內，但不超過發貨后18個月，如確因材料缺陷，制造質量、設計不合理以及正常使用中的損壞，經本廠質檢部門確認后，在保修期內負責保修。,
,耐化工腐蝕襯四氟蝶閥安裝維護使用時注意事項1、使用前，仔細閱讀產品使用說明書。
2、按銘牌上或說明書上規定的壓力、溫度、使用介質范圍內使用。
3、使用時防止襯氟閥門因溫度變化產生過大的管道應力，盡量減小溫度變化，并在閥門前后增加U形膨脹節。
4、禁止使用杠桿開啟和關閉襯氟閥門，注意觀察襯氟閥門啟閉指示位置和限位裝置，開啟和關閉到位后，不要再強行加力關閉，避免氟塑料密封面過早損壞。
5、對于有些介質不穩定且易分解(如某些介質的分解會引起體積膨脹造成工況壓力不正常升高)會引起閥門破壞或泄漏，應采取措施消除或限制引起不穩定介質分解的因素。在閥門選型時，應考慮介質不穩定易分解可能造成的工況變化而選擇有能自動泄壓裝置的襯氟閥門。
6、對于有毒、易燃、易爆、強腐蝕性介質管道上的襯氟閥門，嚴禁在帶壓狀態下更換填料。盡管襯氟閥門在設計上有上密封功能，但也不推薦在帶壓狀態下更換填料。
7、對于具有自燃性介質的管道，要采取措施確保環境溫度及工況溫度不得超過介質的自燃點，防止因陽光照射或外部火災發生時帶來的危險。
8、對于管道劇烈而長期的振動，要采取措施消除，避免因此而導致氟塑料襯里閥門損壞。
9、襯氟閥門在使用過程中，氟塑料密封面因質地較軟，經常會因介質結晶、固體顆粒將密封面損傷，導致密封泄漏，發現后及時整修或更換密封件。
10、有些襯氟閥門在使用中部份開啟作為調節流量用，高速介質導致密封面過早損壞，遇到這種情況，要及時更換密封件。
11、襯氟閥門中法蘭處一般不加墊片。如遇到中法蘭處滲漏，可均勻地擰緊中法蘭螺母來消除滲漏。如果是中法蘭密封面損壞，則要采取修復密封面和加中法蘭墊片來解決。
12、如果遇到手柄或手輪轉動不靈活或不能開啟和關閉襯氟閥門，可適當旋松壓蓋螺母。轉動仍不靈活?？赡苁菈荷w歪斜，要調正壓蓋。,
,是采用閥桿一起轉動的蝶板做啟閉件，用以實現閥門的開啟關閉與調節。襯四氟蝶閥閥體采用分體式組合。便于裝配和密封調節，閥門工作時只有全氟塑料閥座與襯氟塑料蝶板與介質接觸。襯四氟蝶閥閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，完全達到介質的零泄漏，襯四氟蝶閥體積小重量輕結構緊湊開關迅速外形美觀工藝合理性能可靠操作輕便，使用壽命長。
